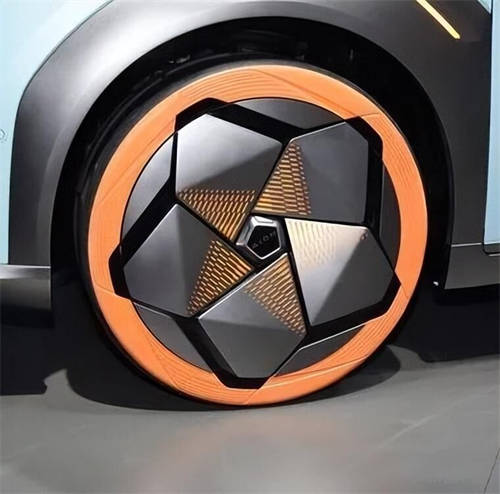

汽車輪轂是汽車的重要組成部分，在很大程度上影響著汽車的美觀度，因此，汽車設計中，越來越注重輪轂美學設計。如何將設計師多元靈動的輪轂造型設計還原也是對輪轂制造商提出的一項挑戰。比如需要在汽車輪轂不同區域靜電噴涂?jī)蓪踊騼蓪右陨喜煌伾珪r(shí)，這就需要有一個遮罩來隔絕零件上那些不需要噴涂上色的地方，但是目前市場上沒有合適地定制遮罩的解決方案。
本期就和小編一起走進“RASEC”公司，看看他們是如何通過3D數字化技術完美解決上述問題的吧！
RASEC簡介
RASEC是一家專門從事3D打印服務的公司，可提供滿足生產以及多尺寸快速原型開發需求的設備和服務，滿足客戶不同的項目需求。
案例背景：復雜的噴涂設計
RASEC曾為一家專門制造輪胎輪轂的客戶提供定制化服務，該公司生產了數百種不同設計的輪轂，部分設計要求必須在輪轂表面的不同區域使用黑色靜電漆噴涂。
案例痛點：高運營成本
這個設計為加工帶來了巨大的挑戰，因?yàn)槭袌?chǎng)上并沒有合適的解決方案來解決生產過程中精準遮蓋無需涂漆部分的問題。該公司只能安排人員手動去覆蓋無需涂漆的區域，但這會產生高昂的勞動力成本，且會導致材料的大量浪費。
3D數字化解決方案
RASEC建議為每個輪轂設計一個可重復利用的遮罩模板，但首先他們需要獲得輪轂準確的CAD模型，才能3D打印定制遮罩。

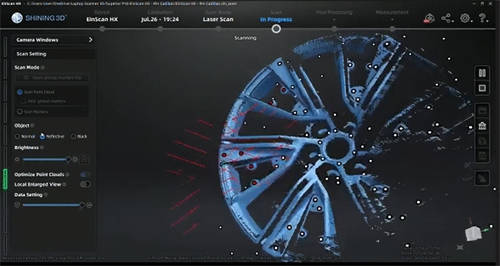

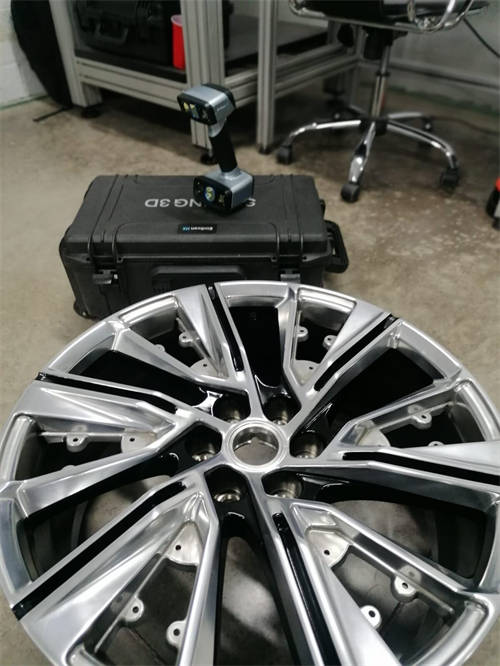

由于輪轂是高反光的部件，他們決定使用EinScan HX雙藍光手持3D掃描儀（藍色LED光源+藍色激光）進行掃描，因?yàn)镠X獨特的”反光材質及黑色表面算法“，可以輕松獲取黑色和反光材質輪轂的高品質3D數據。

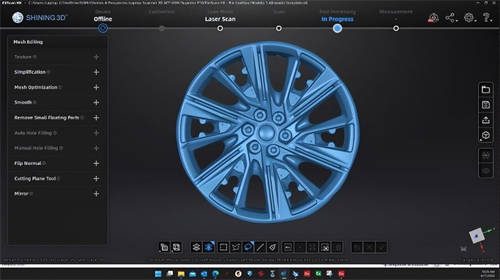

掃描完成后，他們將點云數據導入Geomagic Design X軟件中，完成3D模型的后處理工作，設計一個可覆蓋輪轂中無需著色部分的遮罩。

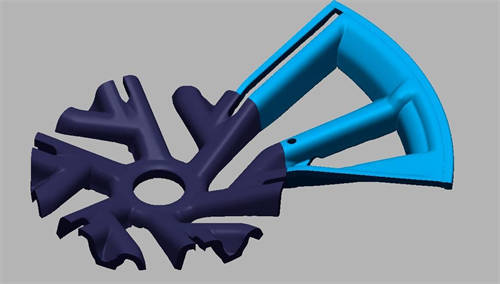

在Geomagic Design X軟件內，他們從獲取的CAD模型中將需要著色的輪轂部分分離出來并刪除。
由于3D打印機的打印尺寸有限，他們使用Geomagic Design X將模型分成幾個部分便于打印，然后后續再將其連接起來。
方案優勢：降低成本，綠色環保
1、EinScan HX既有 LED結構光的快速高效，又兼顧激光的精度和細節，能夠滿足用戶的多重需求；
2、可以快速逆向獲得不規則復雜形狀的完整3D數據，節省時間，同時也為后續測量、設計及制作提供了高效的途徑；

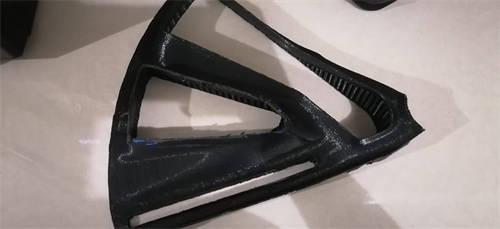

3、利用獲取到的3D模型，結合3D打印可以完美定制符合產品特殊構造的遮罩，完美解決多區域不同顏色噴涂的工藝難題。

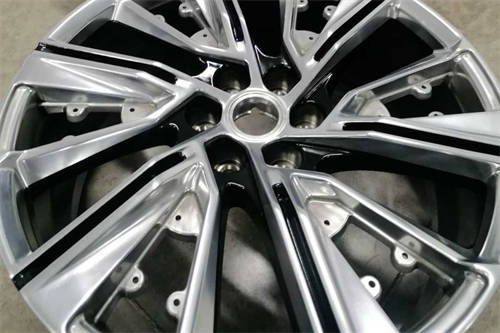

現在，客戶可以使用定制的遮罩來對輪轂進行噴涂，再也無需安排人員手工遮蓋無需噴漆的區域。且這些模板可以重復使用數千次，可以極大地避免塑料材料的浪費，節省成本的同時更加綠色環保！
先臨三維高精度3D數字化技術讓定制化生產具有高度的靈活性，在“低成本”生產模式下，滿足客戶個性化和多樣化的產品定制需求，同時也為制造業生產向高效化、智能化升級提供有力的技術支撐。
