PCB(Printed Circuit Board)電路板是電子產品的核心組件，它為電子元件提供了物理支撐和電氣連接。隨著電子設備的復雜性不斷提高，PCB生產工藝也逐漸演變?yōu)楦鼜?fù)雜和精細的過程，尤其是高多層PCB的制造，對材料、精度、工藝等提出了更高要求。
對于電子工程師來說，了解PCB生產流程不僅可以進一步優化layout設計，而且還能提高產品質量，加速研發進度。
PCBPCB電路板的生產流程
按銅箔層數的話，PCB可分為單面板、雙面板和多層板;從種類角度，PCB可分為硬板、軟板、軟硬板等。本文主要介紹FR-4基材剛性PCB的生產流程。
1.開料與鉆孔
生產的第一步是根據設計要求，將覆銅板裁切成所需的大小。開料過程需要精確的裁切，以確保材料尺寸符合后續加工的要求，避免因尺寸偏差造成浪費或后續工序的問題。通常使用自動化的裁板設備，以保持高效率和高精度。
然后使用高精度鉆孔機在電路板上鉆出精確的通孔。這些孔將用于不同層之間的電氣連接，盡管在單層PCB中，孔主要用于安裝通孔元器件。在鉆孔過程中，必須使用適當?shù)你@頭直徑和精確的鉆孔參數，以確?？妆诠饣覠o(wú)毛刺，避免影響后續的沉銅工藝。

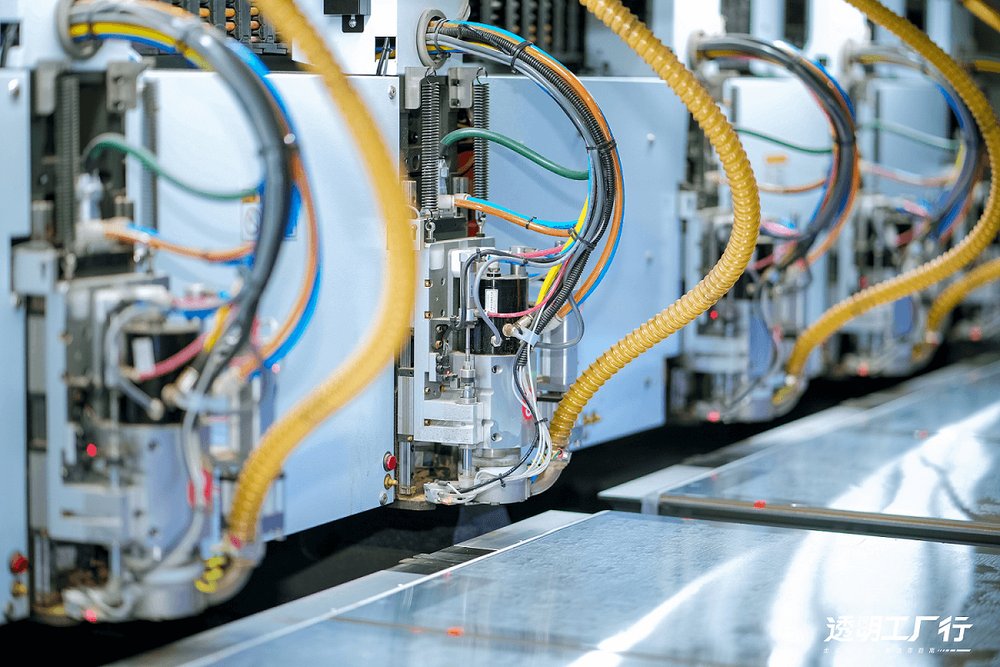

鉆孔-嘉立創
2.沉銅
鉆孔完成后，需要對PCB的孔壁進行膨松和化學處理，以確?？妆诰哂辛己玫母街芰ΑＪ紫?，孔壁的膨松處理有助于增加孔壁的粗糙度，從而增強銅的附著性。隨后，通過電化學方法，將電解液中的銅離子均勻地沉積在孔壁上，形成薄而均勻的銅箔層。這一層銅對于確?？椎膶?dǎo)電性至關重要，是實現電氣連接的基礎。
3.線路曝光
在這一工序中，PCB制造商會利用LDI(激光直接成像)技術將CAM資料中的線路圖精確投射到PCB的覆銅層上。此時，板材表面預涂了一層感光干膜，在被強紫外光線照射后，干膜發生聚合反應，部分區域初步固化。這一過程決定了最終的線路形狀，是PCB制造過程中非常關鍵的一步。
曝光之后，顯影工序?qū)盐幢黄毓獾母赡とコ?，留下已?jīng)固化的干膜保護需要保留的銅箔區域。顯影后的板材將顯示出電路圖的雛形。
4.電鍍
電鍍是PCB制造的一個重要步驟，主要目的是在已經顯影的線路和孔壁上進一步增加銅層的厚度，以確保其導電性能和機械強度。首先，將PCB安裝到電鍍生產線上，經過除油、酸洗等表面預處理，確保銅表面潔凈無污染。
然后，通過電化學反應在暴露的線路和孔壁上鍍覆一層厚度均勻的銅，接著在銅層表面再鍍上一層錫。這層錫的作用是保護線路在接下來的蝕刻過程中不被去除。
5.樹脂/銅漿塞孔
在PCB制造過程中，用特殊工藝將要塞孔的鉆孔金屬化后，把預先通過激光鉆孔做好的鋁片制作成鋁片網板，安裝到真空塞孔機上。接著，再把樹脂/銅漿塞入對應的孔中，經過高溫固化和樹脂研磨后，使孔口平整。最后，通過電鍍技術形成電鍍蓋帽，將鉆孔后的焊盤還原成一個整體。這種工藝又被稱為盤中孔工藝。

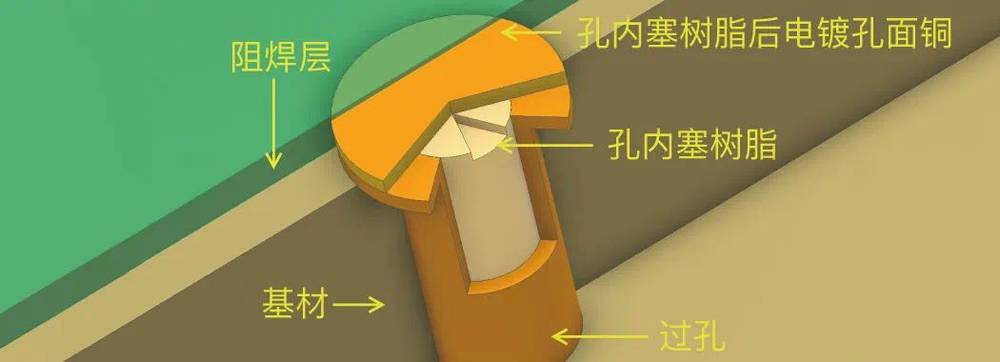

嘉立創盤中孔示意圖
它不僅能大大提高PCB設計工程師的效率，而且可以解決布線空間難問題，提高PCB的良率。由于收費高，很多設計工程師可能并不了解。即使了解，設計時也會避開。而嘉立創針對6-32層高多層PCB免受盤中孔費用，讓該工藝可以發揮更大的價值。
6.表面處理
為了保護電路板并提高其焊接性能，表面處理是最后的關鍵步驟之一。常見的表面處理方法包括噴錫(Hot Air Solder Leveling，HASL)和沉金(Electroless Nickel Immersion Gold，ENIG)等。
噴錫：通過將板材浸入熔融的錫中，然后通過熱風刀將多余的錫吹去，形成均勻的焊盤表面。這種方法成本較低，但平整度不如沉金。
沉金：在銅表面鍍上一層鎳，然后再鍍上一層金，以防止銅的氧化，并提供優異的焊接性能。沉金處理的焊盤平整度高，適合精細間距的元件焊接，是高多層和高精度PCB的常用選擇。
7.檢測與測試
生產完成后，電路板需經過一系列的質量檢測，包括AOI自動光學檢測、X光檢測、以及功能測試，以確保每塊板都能正常工作。
PCB電路板生產流程是確保產品性能和質量的關鍵環節，嘉立創通過領先的設備、精密的工藝以及嚴格的質量控制，確保每塊PCB都能為客戶帶來可靠的性能和穩定的質量。無論是復雜的高多層設計，還是高頻應用，嘉立創高多層PCB都能為電子工程師提供強有力的支持，幫助他們將創意轉化為高效的產品。
