對PCB下單需要對PCB進行DRC檢查，下載Gerber文件，選擇工藝參數，三個步驟。 1.1 DRC檢查

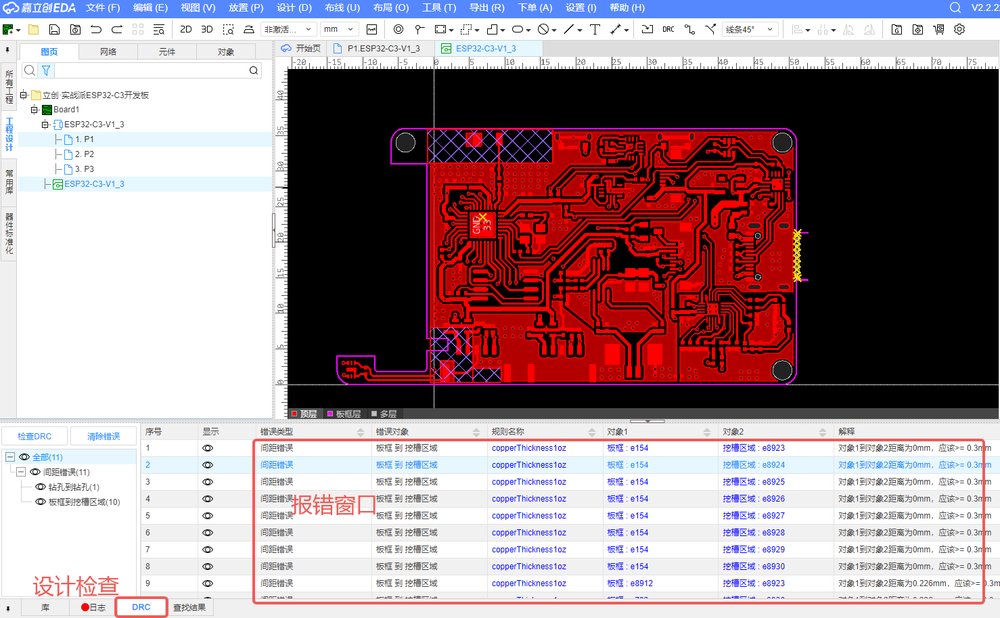

完成電路PCB設計后可對電路進行設計規則檢查(DRC)，可以在頂部菜單欄設計選項中設置設計規則，違反設計規則的要點會在底部面板中的DRC檢查中呈現出來，可通過點擊藍色字體查看錯誤位置并加以改進。
圖1 設計規則檢查 1.2 Gerber文件下載
PCB下單時需導出生產制造文件即Gerber文件進行下單，在頂部菜單欄中選擇導出-“PCB制板文件(Gerber)”，在確認DRC無誤后可下載Gerber文件到本地使用。

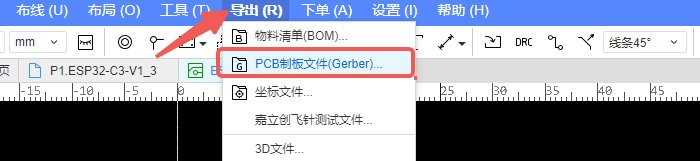

圖2 PCB制板文件(Gerber)導出

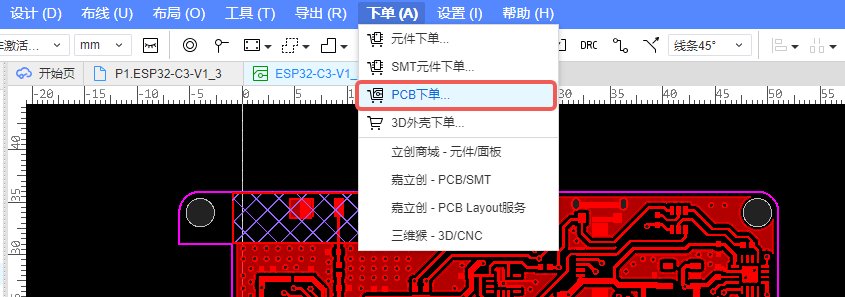

嘉立創EDA還支持一鍵下單功能，完成PCB設計以后，可直接選擇PCB下單選項，系統將自動上傳PCB下單數據到嘉立創PCB下單平臺，省去了Gerber文件的下載與上傳，大大地簡化了生產流程，讓PCB生產更便利。
圖3 PCB在線下單 1.3 選擇工藝參數
提交生產文件進入嘉立創下單頁面后填寫PCB生產與工藝參數，使用一鍵下單功能板子尺寸會自動識別，如果使用Gerber文件上傳方式需等候解析完畢后再下單。下面將對PCB下單參數與工藝進行詳細說明：

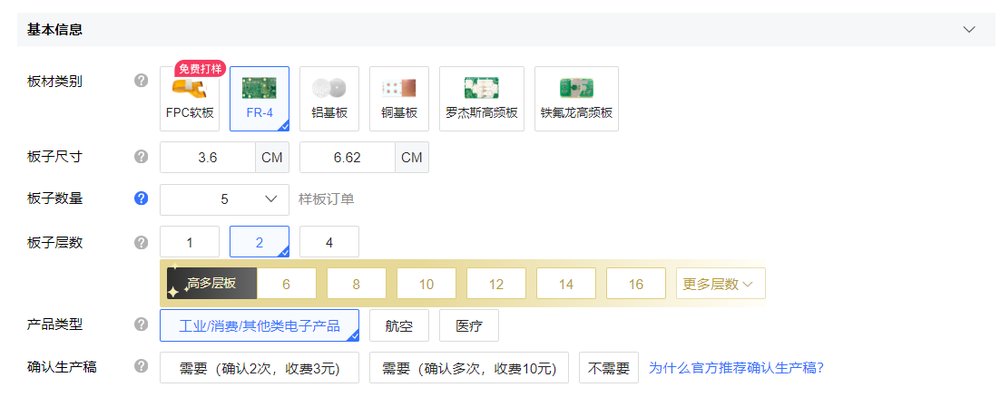

●PCB基本信息
●板材類別：嘉立創支持常用的FR-4板材、FPC軟板、鋁基板(單面)、銅基板、羅杰斯高頻板以及鐵氟龍高頻板;
●板子尺寸：板子大小，如與審核結果不一致以最終測量為準;
●板子數量：最小數量為5片，30片以下為樣板訂單，超過30為小批量訂單;
●板子層數：可選1層、2層、4層以及高多層板，最高支持32層板打樣;
●產品類型：如果對板子工藝無特別要求選中工業/消費/其他類電子產品即可，航空與醫療選項需進行四線低阻測試。
●確認生產稿：確認生產稿為嘉立創提供給客戶在PCB訂單安排生產之前，確認查看生產稿的服務。
圖4 PCB在線基本信息

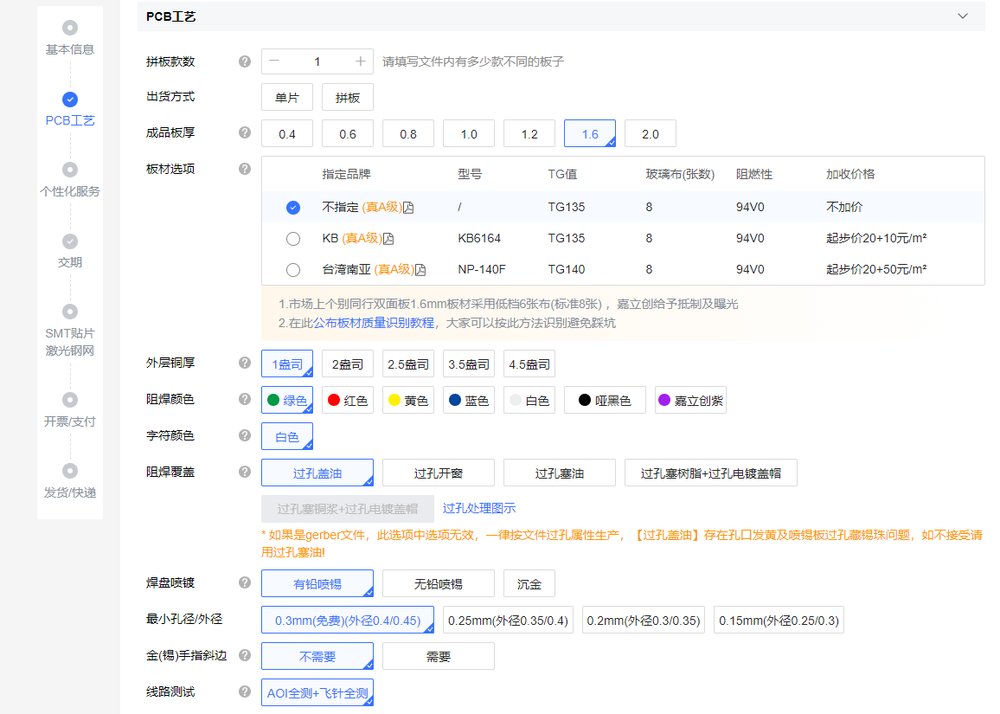

●PCB工藝
●拼板款數：拼板款數指在同一個文件中有不同的板，如客戶存在疑義請聯系審單員提交更高級別的審核;
●出貨方式：單片出貨或者拼板出貨，拼板出貨時可按客戶資料出貨，也可以使用嘉立創在線拼板工具拼板。
●成品板厚：指電路板厚度，其中嘉立創視0.8～1.6mm為正常厚度，超出該尺寸價格將提高，以實際報價為準。
●板材選項：嘉立創1.6mm板材均采用標準八層布，質量可靠。為滿足樣板與批量的板材廠家完全一致可選擇板材廠家。
●外層銅厚：FR-4板外層銅厚默認1盎司，可支持1-4.5盎司。鋁基/銅基板及高頻板外層銅厚僅支持1盎司。
●阻焊顏色：指電路板表面的顏色，目前嘉立創提供綠色、紅色、黃色、藍色、白色、啞黑色以及嘉立創紫色。
●字符顏色：常規工藝下除白色阻焊PCB用黑色字符外，我司僅提供白色字符。而使用嘉立創EDA的彩色絲印設計可制作出彩色的絲印顏色。
●阻焊覆蓋：以Gerber文件中的過孔屬性生產，過孔蓋油存在孔口發黃及噴錫板過孔藏錫珠問題，如不接受請用過孔塞油。
●焊盤噴錫：指電路板表面處理，嘉立創提供有鉛噴錫、無鉛噴錫、沉金三種工藝。
●最小孔徑/外徑：0.3mm內徑以下為小孔，需做四線低阻測試工藝;
●金(錫)手指斜邊：文件有金/錫手指才選“需要”。
●線路測試：AOI全測指用光學掃描技術將生產的實際線路與文件對比，嘉立創所有PCB都經過AOI全測;針測用于對線路的通斷進行測試，效率極慢，故為收費項目。
圖5 PCB下單工藝參數
●個性化服務
●品質賠付服務：可按PCB工藝的線路測試情況進行賠付，也可選元器件全額賠付，PCB問題僅限生產過程造成的線路開路、短路、過孔似斷非斷、過孔不通這四類品質問題。
●四線低阻過孔：四線低阻過孔作為過孔品質(電路板)的保護神，“四線低阻測試機”測試精度能達到微歐級別，而普通的“飛針測試機及通用測試機”只能達到歐姆級別。
●不接受打叉板：打叉板指在拼板生產中，出現一小片或幾片打叉的情況。通常出現的概率較低，可能會對SMT生產造成不便。
●半孔：半孔指板邊半個孔且孔壁有銅，多用于焊接子母板。半孔孔徑：≥0.6mm，半孔焊盤邊到板邊：≥1mm，單板最小尺寸：10*10mm。
●金屬包邊：嘉立創支持表面沉金包邊，需要用戶附圖標注包邊位置。
●沉頭孔：也叫錐形孔，通孔開口一面大、一面小，從開口處開始有角度，通過二次鉆孔控制深度形成，也可用特定的“沉孔鉆咀”加工。
圖6 個性化服務-電氣性能
●鑼邊外形公差：“普鑼”和“精鑼”的主要區別在于鑼邊的定位方式及鑼邊的流程不一樣，普鑼采用的是外定位，而“精鑼”采用的是內定位，“普鑼”流程采用的是一次鑼到位，而“精鑼”流程采用的是進行兩次鑼邊，一次粗鑼，然后加一次精鑼。
圖7 個性化服務-裝配要求
●字符工藝：字符設計時需保障字符粗細大于6mil、字符間距大于6mil。使用彩色絲印字符時需選擇白色阻焊沉金工藝。
●隔白紙服務：為防止板與板之間的擦花，在每片板子中間隔一張白紙。
●板面外觀要求：在IPC二級標準中：小于0.09㎡的面積，僅允許2處劃痕，及在不影響電氣性能情況下是允許進行修補，而有一部分客戶對于外觀要求遠嚴于IPC標準，特此嘉立創特制定更加嚴格標準作為個性化服務選項供客選擇：
●包裝要求：默認使用帶有嘉立創標識的紙箱進行包裝。如果您想要空白包裝，請選擇“空白盒子”選項，但該選項下，我們?nèi)詴诎b里附上帶有嘉立創標識的送貨單和收據，敬請留意。
圖8 個性化服務-外觀包裝要求

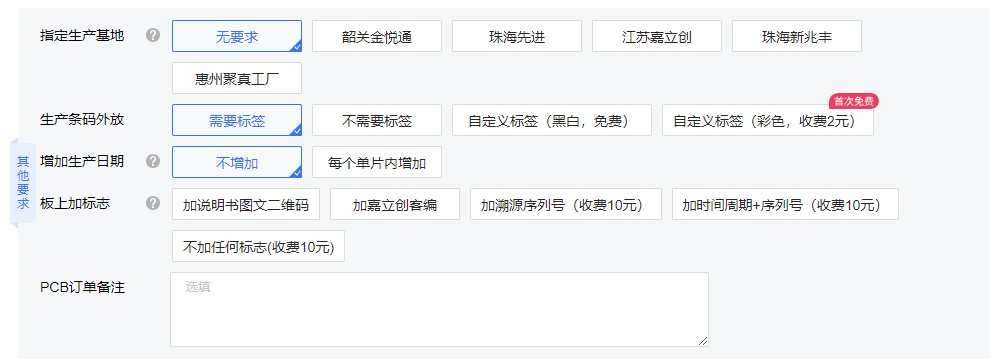

●指定生產基地：可根據用戶需求選擇嘉立創五大生產基地任一生產。
●生產條碼外放：除了常規標簽外還可自定義彩色標簽。
●增加生產日期：選擇在板子上添加生產日期。
●板上加標志：支持添加圖文二維碼功能，用戶掃碼查看板子信息。
●PCB訂單備注：備注相關生產說明。
圖9 個性化服務-其他要求

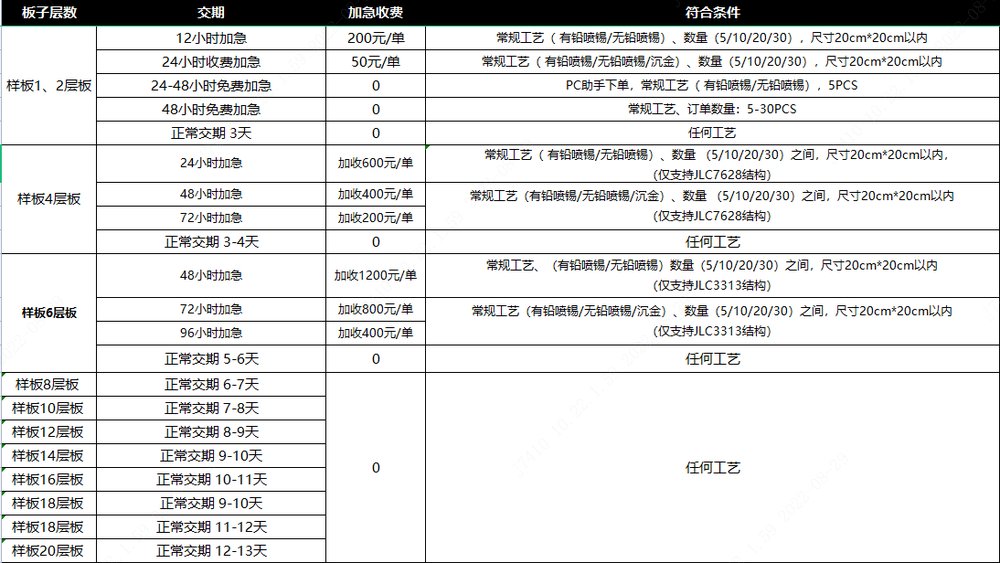

●交期
嘉立創訂單交期為【支付到嘉立創生產完成、打包發貨】的所需時間，不包含快遞公司在路上所需的時間。交期以工作日當天19:00 開始計算(12小時截至18：00)， 工作日正常為周一至周六，法定節假日另行通知
圖10 嘉立創樣本打板交期

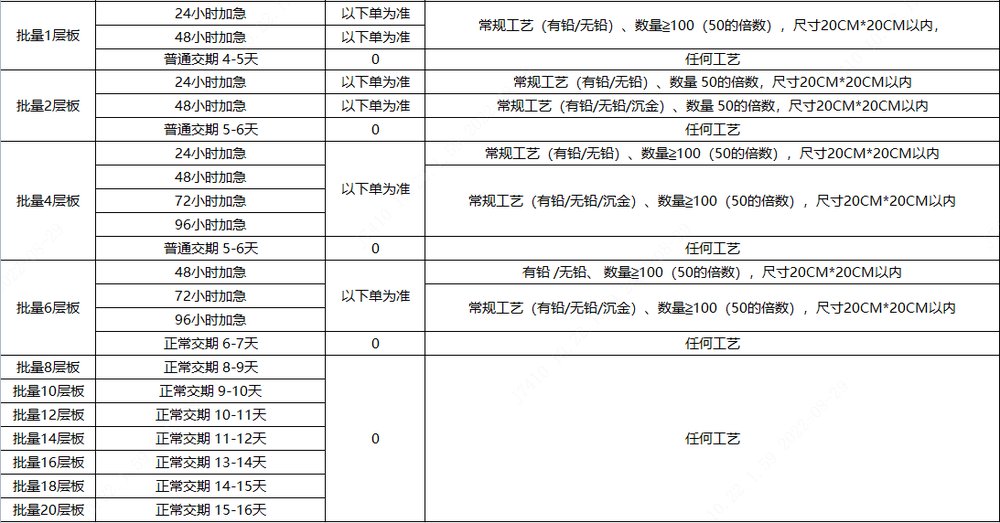

圖11 嘉立創批量打樣交期
交貨時間解釋：
●12小時加急：指的是在今天安排訂單時間內確認的訂單，明天中午發貨
●24小時加急：指的是在今天安排訂單時間內確認的訂單，明天晚上發貨
●48小時加急：指的是在今天安排訂單時間內確認的訂單，后天晚上發貨
●72小時加急：指的是在今天安排訂單時間內確認的訂單，大后天晚上發貨

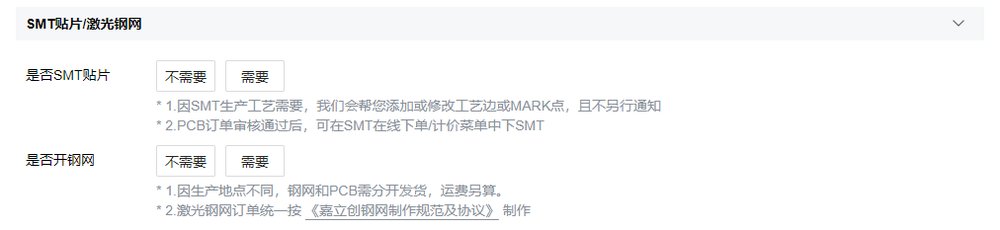

●SMT貼片/激光鋼網
可選擇是否使用SMT貼片及鋼網服務，報價以系統提交為準。
圖12 SMT貼片/激光鋼網選擇
●開票/支付

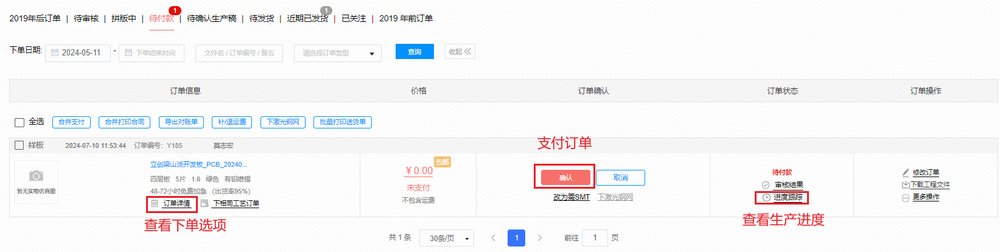

選擇開票信息，如果賬號內有余額或免費打樣可選擇系統自動扣款，避免遺忘確認生產信息導致PCB未進入生產環節。
圖13 開票/支付選項
●發貨/快遞
填寫發貨信息與收貨信息，重點介紹一下包郵規則：
●廣東省內，順豐電商標快(3kg內)、京東特惠快遞(3kg內)、聯昊通(3kg內收費3元，超出3kg包郵)、加運美、優速、EMS免費包郵。
●廣東省外，用PC下單助手，順豐電商標快、京東特惠、EMS免費包郵(打樣5PCS)。
●選付費加急交期服務，樣板單全國順豐免費航空包郵(對板子無任何要求)。
圖14 發貨/快遞
④提交訂單
下單參數選擇無誤后，選擇提交訂單，等待審核后對訂單進行支付。免費訂單與收費訂單都需要點擊確認支付選項，支付后即可進入生產流程。
圖15 提交訂單
