隨著電子產品的快速發展，多層PCB逐漸成為現代電子設備不可或缺的基礎部件。從手機、汽車電子、可穿戴設備到數據中心、服務器以及航空航天等高端領域，多層PCB的應用正變得越來越廣泛。面對多樣化的市場需求，PCB制造企業也在不斷創新工藝，以滿足高頻、高多層、多功能化產品的要求。其中，壓合工藝是多層PCB制造中的核心環節，其質量直接影響PCB的機械強度、電氣性能和長期可靠性。
多層PCB的技術特點與工藝挑戰
相比單面板和雙面板，多層PCB增加了壓合、內層線路等工序，其制造過程更加復雜，技術要求也更高。多層PCB需要將多個內層線路板按設計要求疊加在一起，并通過壓合工藝形成一個整體。這個過程不僅需要高精度的設備支持，還要嚴格控制每一個細節，以保證層與層之間的粘合牢固和信號傳輸?shù)耐暾浴?/p>
嘉立創作為PCB行業的領先企業，采用了多種先進工藝，如VCP鍍銅、真空蝕刻、線路及防焊激光直接成像(LDI)等技術，并通過技術升級，實現了最高32層板的生產制造。這些技術的應用不僅提升了生產效率，也保障了產品質量。
壓合工藝的關鍵步驟
在多層PCB制造過程中，壓合是將各層電路板、預浸材料(PP)和銅箔疊加并固定為一體的核心步驟。以下是壓合的詳細流程：
1.材料準備
按設計要求裁切芯板和PP材料。芯板提供機械支撐，而PP(Prepreg，預浸材料)則起到粘合作用。優質的PP材料能顯著提升多層PCB的強度和可靠性。
2.堆疊與定位
將芯板、PP和銅箔按設計順序堆疊，使用熱熔或鉚合方法進行精確定位。定位的準確性直接影響最終壓合的質量。
3.層壓與加熱
在全自動壓合設備中，通過高溫高壓使PP中的樹脂熔化，填充內層芯板之間的空隙，確保層與層之間的緊密結合。
4.冷卻與固化
在特定條件下冷卻，使熔化的樹脂固化，形成穩定的多層結構。這個過程需要嚴格控制溫度和壓力，以避免因不均勻而導致的翹曲或分層。
壓合工藝的設備優勢

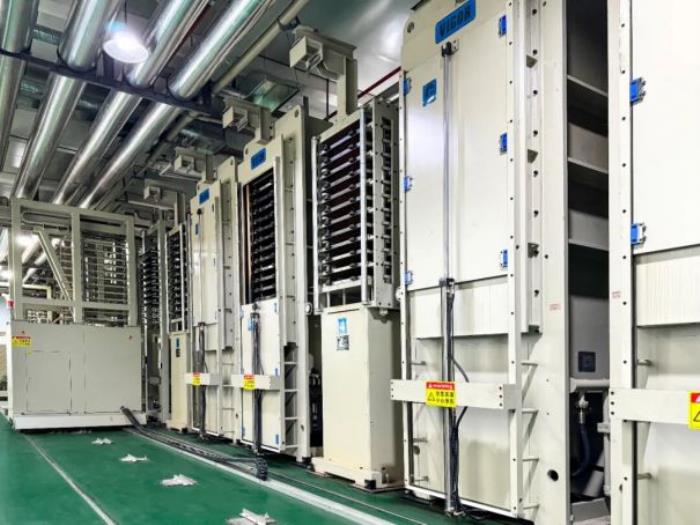

在多層PCB制造中，壓合設備的選擇至關重要。嘉立創采用了中國中國臺灣活全(Vigor)的最新一代全自動壓合機。該設備具備高精度、高可靠性和先進的控制系統，能夠滿足復雜多層板的壓合需求。相比傳統設備，全自動壓合機在溫度、壓力和時間控制方面更具優勢，大幅提高了產品的一致性和可靠性。
壓合工藝的重要性
壓合作為多層PCB制造中的核心環節，其重要性體現在以下幾個方面：
1.增強結構強度與穩定性
通過高溫高壓將各層板材緊密結合，增強機械強度，防止層間分離或剝離。
減少電路板的翹曲和變形，確保后續組裝的順利進行。
2.優化電氣性能
壓合工藝直接影響層間材料的均勻性和特性阻抗的穩定性。特性阻抗的不匹配會導致信號傳輸?shù)姆瓷浜退p，而精確的壓合則可以有效避免這些問題。
3.提升熱管理能力
多層PCB中的熱管理對于高頻設備至關重要。通過合理的壓合工藝，可以優化材料的熱導性，確保熱量快速?gòu)陌l(fā)熱元件傳遞出去。
4.提高產品可靠性
壓合工藝還決定了多層PCB在惡劣環境中的性能表現。例如，高濕、高溫環境下，優質的壓合技術能夠避免材料分層、剝離等問題。
壓合技術的應用場景
隨著電子技術的快速發展，多層PCB在5G通信設備、高頻射頻電路、自動駕駛和航空航天領域的應用越來越多。這些領域?qū)CB的性能要求極高，信號完整性、熱穩定性和可靠性缺一不可。嘉立創憑借其先進的壓合技術，為這些高端應用場景提供了堅實的硬件基礎。
結語
壓合工藝是多層PCB制造中不可或缺的核心環節，它決定了電路板的機械性能、電氣性能以及長期的可靠性。嘉立創以其精益求精的態度和技術創新能力，持續引領行業發展，為全球硬件創新者提供高質量的多層PCB解決方案。從手機到航空航天，從消費級產品到高端技術設備，嘉立創始終致力于以卓越的工藝為客戶創造更多可能。
