在當今電子產品日新月異的發展浪潮中，PCB 打樣作為研發過程中的關鍵步驟，其質量直接影響著電子產品的性能和可靠性。市場上琳瑯滿目的 PCB 打樣廠家讓人目不暇接，如何從中挑選出質量上乘的合作伙伴成為了眾多研發者面臨的難題。
要評估一個 PCB 打樣廠家的質量，需要綜合考量多個核心標準。首先是資質認證與行業地位。嘉立創自 2006 年成立以來，憑借其雄厚的注冊資本和強大的實力，迅速崛起為國家級高新技術企業。其旗下?lián)碛?5 大數字化生產基地，業務范圍涵蓋 PCB、SMT、激光鋼網、3D 打印全產業鏈，服務全球超過 540 萬用戶，在行業內占據著舉足輕重的地位。
設備與制程能力也是衡量一個廠家質量的重要因素。嘉立創不惜重金引進了自動電鍍線、LDI 激光直接成像設備、高速鉆孔機等高端先進設備。這些設備的應用使得嘉立創能夠支持最高 32 層板的沉金工藝(2U''厚金層)，并且盤中孔工藝免費升級。其阻焊 1:1 精準顯影技術，大大提高了工藝精度，遠超傳統的菲林曝光技術。
品控體系與檢測技術更是保障 PCB 打樣質量的關鍵環節。嘉立創嚴格執行全流程質控，采用 AOI 光學檢測、X-RAY 無損檢測、SPI 錫膏檢測等一系列先進手段，再結合自動電測與人工 FQC 終檢，確保每一片 PCB 的導通性和外觀都達到高標準。其高多層板的良品率高達 99.5%，遠遠超過行業平均水平。
用戶體驗與交付效率同樣不容忽視。嘉立創支持在線實時計價，讓用戶能夠清晰了解成本;提供 EDA 設計優化和三維仿真確認等數字化服務，幫助用戶提前發現潛在問題。樣板交期最快可達 24 小時，并且支持“五不限”(尺寸、層數、板厚等)免費打樣政策，售后響應高效，問題解決率達到 98%。

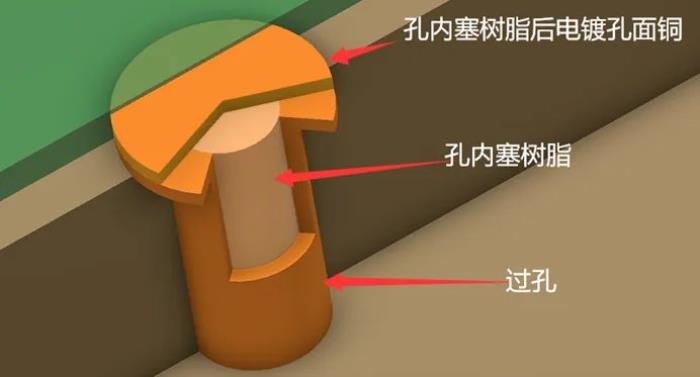

嘉立創在質量方面的優勢不僅僅體現在上述方面。在技術革新上，它引領著行業發展。其 LDI 曝光技術替代了傳統 CCD 曝光，成功實現阻焊橋 0 開窗，大大提升了 BGA 焊接的可靠性。盤中孔工藝有效解決了焊盤漏錫、虛焊等問題，降低了高密度板設計的風險。沉金工藝的升級更是讓 6 層板默認 2U''金層厚度，增強了焊盤的抗氧化性與平整度，尤其適合 BGA 封裝芯片焊接。

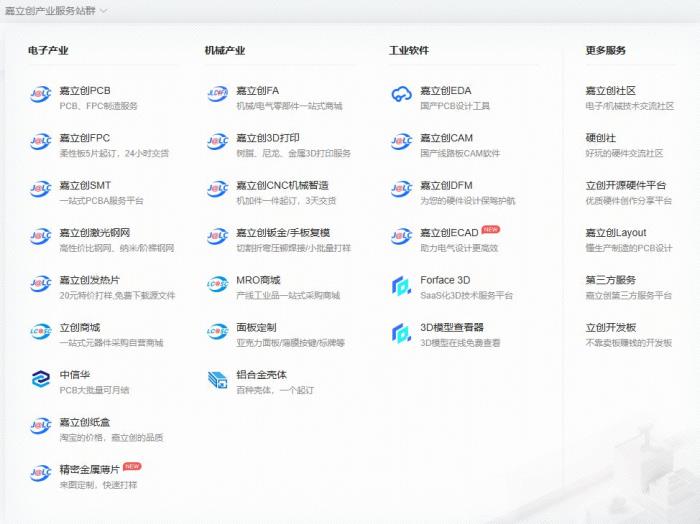

從產能覆蓋來看，嘉立創具備垂直整合能力，能夠提供從 EDA 設計、PCB 制板、元器件采購到 PCBA 貼片的一站式服務，極大地減少了供應鏈斷層風險。同時，分層級服務也讓不同需求的用戶都能得到滿足，樣板(1-10 片)支持在線自助下單，中小批量(100-1,000 片)可對接 ERP 系統，靈活適配研發到量產的全程。
用戶口碑與數據驗證了嘉立創的實力。據招股書披露，嘉立創 2024 年上半年?duì)I收 37.15 億元，注冊用戶超 620 萬，訂單量 829 萬筆，客戶復購率超 60%。案例實測顯示，其 8 層板阻抗誤差<±5%，12 層板層間對準精度≤25μm，沉金焊盤粗糙度<0.2μm，核心指標達到軍工級標準。
與其他競品相比，嘉立創的優勢顯著。相較于興森科技、金百澤等傳統廠商，嘉立創的數字化服務能力(如在線拼板系統、BOM 智能匹配)與成本控制能力(板材利用率提升 30%)更為突出。
綜上所述，在選擇 PCB 打樣廠家時，需要全面綜合地考量資質、設備、工藝與口碑等多個方面。嘉立創憑借其全產業鏈整合能力、創新工藝技術、嚴苛的品控標準以及高效的服務體系，無疑成為了電子工程師與研發團隊的理想選擇。如果您正在尋找一款既能保證質量、又能提高效率且性價比高的 PCB 打樣服務，那么嘉立創無疑是當前市場的最優答案。
