上世紀八十年代,東芝發明了閃存。NOR閃存問世較早,而現在應用更廣泛的則是稍晚些時候出現的NAND型閃存。他們之間有什么區別,NOR閃存現在還存在嗎?

東芝:閃存從問世到未來

NOR閃存

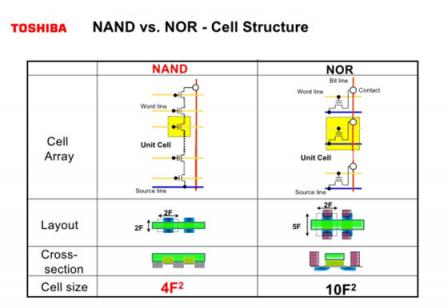

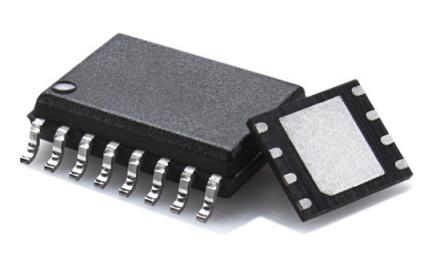

相比NAND的閃存,NOR閃存的容量偏小,但是讀取速度很快,但是寫入和擦除的速度偏慢。

東芝:閃存從問世到未來

NOR閃存允許隨機存取存儲器上的任何區域,可以支持XIR(eXecute In Place)片內執行,在一些簡單功能的設備當中,代碼可以無需事先加載到DRAM內存,而是直接在NOR閃存內執行,正是由于這個特別的優勢,現在NOR目前并沒有因?yàn)槿萘可系牧觿?shì)而消失。

東芝:閃存從問世到未來

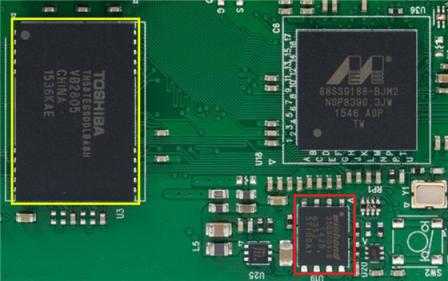

除了主板BIOS之外,電腦當中的NOR閃存還存在于一些早期型號的固態硬盤當中。下圖當中紅色圈內的就是一顆SPI接口的NOR閃存,主要用于存儲固態硬盤的固件。黃色圈內的則是東芝NAND型閃存顆粒,是固態硬盤的數據存儲部件。

東芝:閃存從問世到未來

NAND閃存

1989年,東芝公司發表了NAND閃存結構,每比特的成本降低的同時擁有更高的性能,擦除壽命也比NOR閃存高出很多。

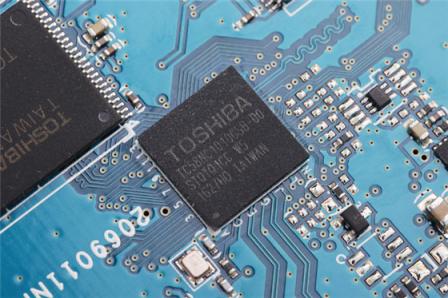

不過NAND閃存的I/O接口沒有可供隨機存取的外部地址總線,它必須以區塊性的方式進行讀取,相對更高的錯誤率也需要ECC糾錯引擎的幫助,這些特點使得NAND閃存不能直接與CPU通信,而是需要有特定的控制器,也就是我們?cè)诠虘B(tài)硬盤當中見到的主控。下圖是東芝TR200固態硬盤的TC58NC1010GSB主控芯片:

東芝:閃存從問世到未來

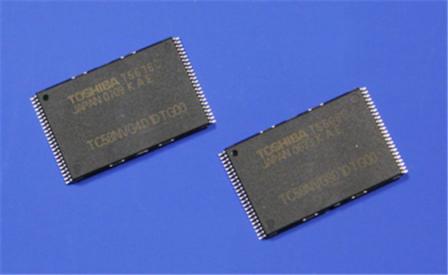

在很長的一段時間里,閃存和CPU一樣利用制程微縮不斷發展,同時還依靠SLC、MLC到TLC的方式增加存儲密度,提升閃存容量并降低成本。從數碼相機、存儲卡擴展到更大容量的固態硬盤,逐漸普及到每一臺家用電腦。下圖是東芝在2007年使用56nm工藝制造的8Gb NAND閃存。

東芝:閃存從問世到未來

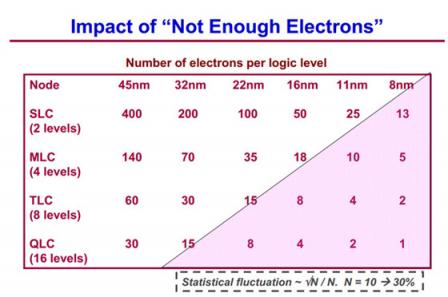

直到在1x nm工藝時陷入瓶頸,由于尺寸的縮小,閃存單元浮柵層當中能夠容納的電子數量降低到了一個危險的水平,使得存儲在閃存當中的數據更加容易出錯。同時,由于隧道氧化層不斷變薄,閃存的擦寫壽命也下降了。

東芝:閃存從問世到未來

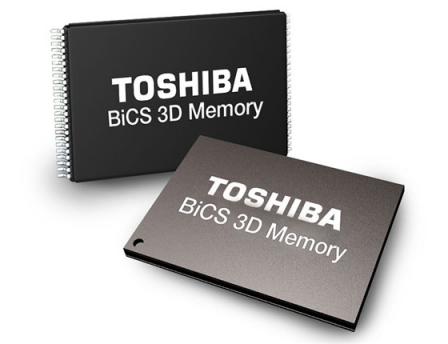

早在2007年,作為閃存世界的締造者,東芝就預見到了這種情況,并宣布了全球首個三維閃存技術(東芝存儲器官網介紹),也就是現在的BiCS Flash。

東芝:閃存從問世到未來

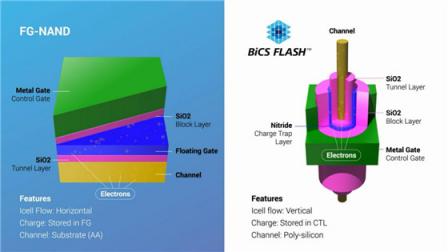

BiCS Flash使用Charge Trap取代了2D時代的Floating Gate結構,并將其改造為可在垂直方向堆疊的形態。

東芝:閃存從問世到未來

BiCS三維閃存的問世使得閃存發展重新充滿了生機,更大的存儲單元體積能夠容納更多的電子,閃存的耐久度以及可靠性得到大幅的提升。

東芝:閃存從問世到未來

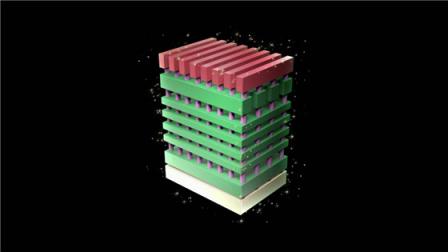

提升閃存單元在垂直方向的堆疊層數,即可擴展BiCS閃存的存儲密度。

東芝:閃存從問世到未來

同時,BiCS三維閃存也可以像過去2D平面閃存那樣將多個閃存芯片堆疊起來封裝到同一個顆粒當中,實現更高的閃存容量。

東芝:閃存從問世到未來

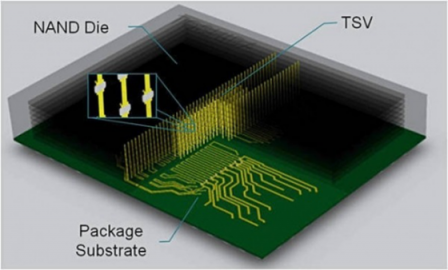

為降低干擾,東芝還率先在3D閃存當中應用先進的TSV硅通孔技術取代過去引線鍵合工藝,提高了閃存的可靠性。

東芝:閃存從問世到未來

除了BiCS三維閃存之外,東芝還在今年宣布了3D XL高性能閃存,通過使用更短的位線和字線,并設計更多的Plane平面來實現將閃存延遲降低十倍的目標,滿足未來企業級高性能計算對于閃存的需求。
