PCB打樣|十大主流電子器件封裝類型

電子設備的每一次小型化與性能躍升,都始于封裝技術與PCB工藝的共舞。表面貼裝技術(SMT)的出現徹底改變了電子元件的安裝方式。從早期的通孔插裝(PTH)到如今的微型化封裝,每一次封裝技術的革新都推動著電子設備向更小、更快、更強的方向進化。在智能手機、物聯網設備和人工智能硬件的驅動下,封裝形式已從簡單的兩引腳結構發展為高度集成的三維互連系統。

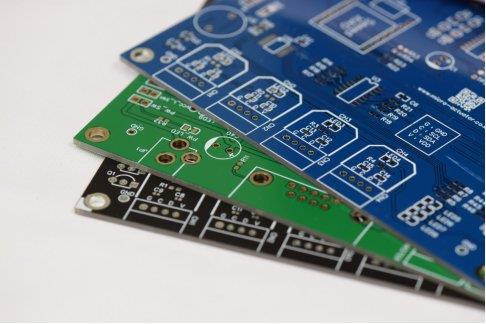

PCB打樣

1. 十大主流封裝類型:電子設計的基石

電子元件的封裝形式?jīng)Q定了其在PCB上的安裝方式、散熱性能及電氣連接特性。以下是工程師必須掌握的十大常規封裝類型:

1.QFP(四邊引線扁平封裝):引腳從封裝四邊引出,間距可低至0.3mm,是高引腳數IC的主流封裝形式,尤其適用于微控制器等復雜器件。

2.BGA(球柵陣列封裝):底部以球形焊點陣列代替引腳,提供超高密度互連,已成為CPU、GPU和FPGA等高性能芯片的首選封裝。

3.QFN(四側無引腳扁平封裝):底部中央帶有散熱焊盤,四邊設電極焊點,兼具散熱與小型化優勢,廣泛用于電源管理和射頻模塊。

4.SOP/SOIC(小外形封裝):引腳間距1.27mm的緊湊型封裝,適用于運算放大器和邏輯芯片,其衍生型SSOP和TSSOP進一步縮小了尺寸。

5.LGA(柵格陣列封裝):底部為平面焊盤陣列,需通過插座或直接焊接,具有優異的機械穩定性,常用于處理器模塊。

6.PLCC(塑料帶引線芯片載體):J形引腳設計使其具有優異的抗熱變形能力,引腳間距1.27mm,曾廣泛應用于通信設備。

7.TSOP(薄型小尺寸封裝):厚度僅1.0mm的超薄封裝,專為空間受限的存儲器設計,如SD卡和內存條。

8.SOT(小外形晶體管封裝):SOT-23和SOT-223等是貼片晶體管的標準封裝,滿足自動貼裝對小型化的要求。

9.片式元件封裝:以英制代碼命名的標準封裝(如0603、0402),用于電阻、電容和電感,其尺寸可做到0.4mm×0.2mm(0201),工藝難度極高。

10.DFN(雙列扁平無引腳封裝):雙側電極設計,厚度可低至0.8mm,為空間受限的便攜設備提供高密度解決方案。

封裝技術的每一次革新都伴隨著PCB工藝的同步進化。當BGA成為高端芯片的主流選擇時,傳統雙層板已無法滿足其布線密度和信號完整性需求,多層板技術由此迎來爆發式增長。 2. BGA與多層板:高性能電子設計的共生體

BGA封裝將I/O觸點分布在芯片底部形成陣列,這種設計帶來顯著優勢的同時也引入了新的挑戰:

1.空間效率革命:焊球陣列式排布使單位面積I/O數提升50%以上,解決了高密度芯片的引腳引出難題。

2.電氣性能躍升:短引線結構降低寄生電感,支持5GHz以上高頻信號傳輸。

3.散熱能力突破:底部焊球直接導熱至PCB,配合內部熱沉設計,散熱效率較QFP提高40%。

這些優勢的實現卻高度依賴多層PCB的支撐:“BGA引腳(焊球)位于封裝體下,肉眼無法直接觀察到焊接情況,必須采用X光設備才能檢查。”

1.高密度互連需求:現代BGA芯片焊球間距已縮至0.8mm,需多層板通過微孔HDI技術實現扇出布線。例如0.15mm級激光鉆孔可在12層板中構建16:1的孔徑比。

2.阻抗控制挑戰:高速信號傳輸要求嚴格的阻抗匹配(±10%)。多層板通過精準的疊層設計,利用630余種阻抗模板實現差分對100Ω阻抗控制。

3.熱管理復雜性:BGA運行時局部溫度可達105℃,需2oz厚銅層與散熱通孔協同導熱。多層板內層可嵌入銅塊,顯著降低熱阻。

4.結構可靠性保障:BGA四角焊點易受機械應力斷裂。多層板的剛性結構和盤中孔工藝可分散應力,避免車輛電子設備因震動失效。

當電子設備向5G和AI演進時,BGA與多層板的協同設計已成為高端硬件的黃金標準。

PCB打樣

3. 工藝突破點:嘉立創2U''沉金如何解決BGA焊接痛點

多層板表面的處理工藝直接影響B(tài)GA焊點的可靠性。嘉立創將2U''沉金工藝作為6-32層板的標配,直擊BGA焊接的核心痛點:

1.平整度革命:2u"(約0.05mm)超厚金層填平焊盤微觀凹陷,避免焊球虛焊。相較傳統沉金0.8u"金厚,平整度提升60%以上。

2.抗氧化屏障:金層隔絕銅焊盤與空氣,解決存儲期氧化問題。即使在高濕度環境下,焊盤可焊性保持6個月不變。

3.焊點強度提升:鎳磷合金過渡層(3-5μm)增強金-錫冶金結合力,焊點抗剪切強度提高30%,顯著降低車輛電子設備因熱循環導致的失效。

與盤中孔工藝的協同創新更帶來設計自由度飛躍:

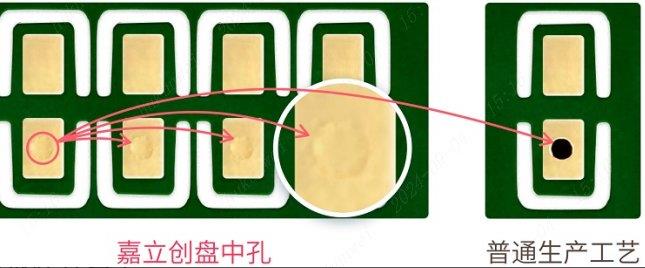

1.樹脂塞孔+電鍍蓋帽技術允許過孔置于BGA焊盤正下方,突破布線瓶頸

2.6層板支持3mil/3mil線寬線隙,實現0.8mm間距BGA的完美扇出

3.脈沖電鍍工藝確??足~均勻性>85%,高頻信號傳輸損耗降低20%

嘉立創將這兩項高端工藝組合為“雙絕工藝”,且不加收費用,在行業內首次實現高多層板的平民化。相較于同行400元/平方米的盤中孔工藝費和250元/平方米的沉金費,嘉立創的免費工藝策略讓6層板成本降低達40%以上。 4. 行業新基準:高可靠性多層板的普惠化實踐

嘉立創通過技術創新與商業模式變革,將高端多層板制造帶入普惠時代:

工藝極限突破

●6層板支持0.15mm微孔(需收費)和0.3mm常規孔,孔徑比達1:14

●最大板厚2.0mm,支持20層任意互聯

●3mil/3mil線寬線隙滿足GHz級信號完整性要求

質量保障體系

●全系采用LDI激光曝光機,阻焊橋精度達0.1mm

●中國中國臺灣活全(Vigor)壓合機確保層間偏移<25μm

●正片工藝杜絕負片蝕刻的“過咬”風險,良率提升15%

成本重構工程

●6層板工程費降至200元/款,板費階梯價低至600元

●30元/平方米的2u"沉金費僅為同行1/8。

●免費盤中孔工藝為設計師節省30%布線時間

一位使用嘉立創6層板的設計師評價:“盤中孔讓我太驚艷了,內存終于調通了。” 這印證了先進工藝對產品成功的支撐作用。

電子工業的歷史,就是一部封裝技術與PCB工藝相互成就的演進史。當BGA封裝突破傳統引線框架的束縛時,多層板通過高密度互連和2u"沉金等工藝,為其提供了堅實的支撐平臺。嘉立創將盤中孔和2u"沉金等高端工藝作為6-32層板的標配,不僅解決了BGA焊接可靠性的核心痛點,更通過工藝普惠化策略,使這些技術從實驗室走向量產車間。隨著5G和AI芯片向3D封裝演進,這場封裝與載板的共舞將邁向更精密的維度。而支撐這場技術演進的,正是那些敢于將尖端工藝轉化為標準配置的革新者。
