印制電路板(PCB)作為“電子產品之母”,應用于各類電子產品,電子行業是離不開電路板的,那你知道電路板的生產制造工藝流程嗎?許多文章一上來就講開料,然后就是沉銅鉆孔,各種操作,到最后也沒有講通透,而本文將從頭到尾,分為21步,講述PCB多層電路板的制造流程。
電路板
1.生產制造指示MI當Gerber文件給到板廠進行下單后,板廠的CAM工程師根據客戶的要求,并結合PCB廠商的具體能力,會進行檢查和優化,設計出符合要求的生產制作指示,簡稱MI,全稱為Manufacturing Instruction。MI在生產當中起著至關重要的作用,它是客戶設計要求與PCB廠生產能力之間的橋梁。制作一份合格的MI,對整個生產有至關重要的作用,這里體現板廠CAM工程師的能力。有了MI之后,各個機器才知道怎么干活。
2.開料將要制作的電路板的板材裁剪成適合機器生產的大小,對板材打定位孔(進行固定和識別的),
3.內層電路參考第10、11、12步驟,外層圖形+電鍍+蝕刻的流程。
4.內層AOI通過自動光學檢查蝕刻后的板是否有短路、開路等問題
5.棕化增強內層芯板與半固化片之間的結合力
6.壓合將內層芯板、銅箔和半固化片在一定溫度和壓力下粘合成一個整體的過程
7.鉆孔(螺絲孔,預留孔,過半孔)根據工程資料,在需要鉆孔的地方進行打孔,方便經過后面工序加工后,起到導電或安裝元件的作用,自動鉆孔機選擇不同規格的鉆頭進行鉆孔操作,同時鉆孔時電路板會有一層鋁片和一塊隔板夾著,鋁片的作用是防止銅皮卷絲。

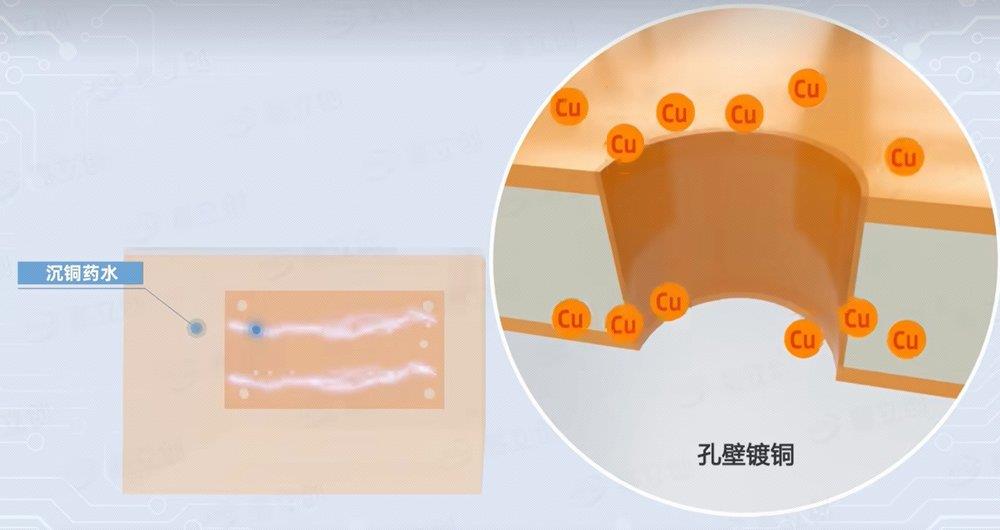

8.沉銅在鉆孔之后水洗,進入沉銅步驟:板材浸泡在特殊容易中,使孔壁材質被活化,更容易吸附銅離子,在孔壁形成一層薄銅。

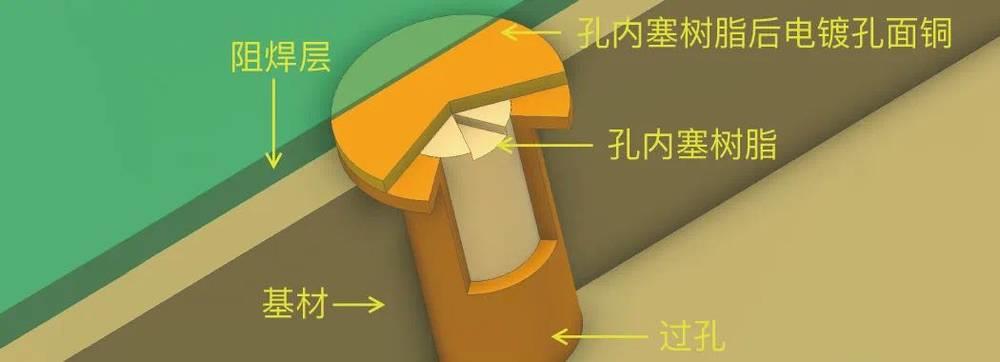

盤中孔工藝的話,需要用到樹脂塞孔和銅漿塞孔,然后將樹脂表面磨平。

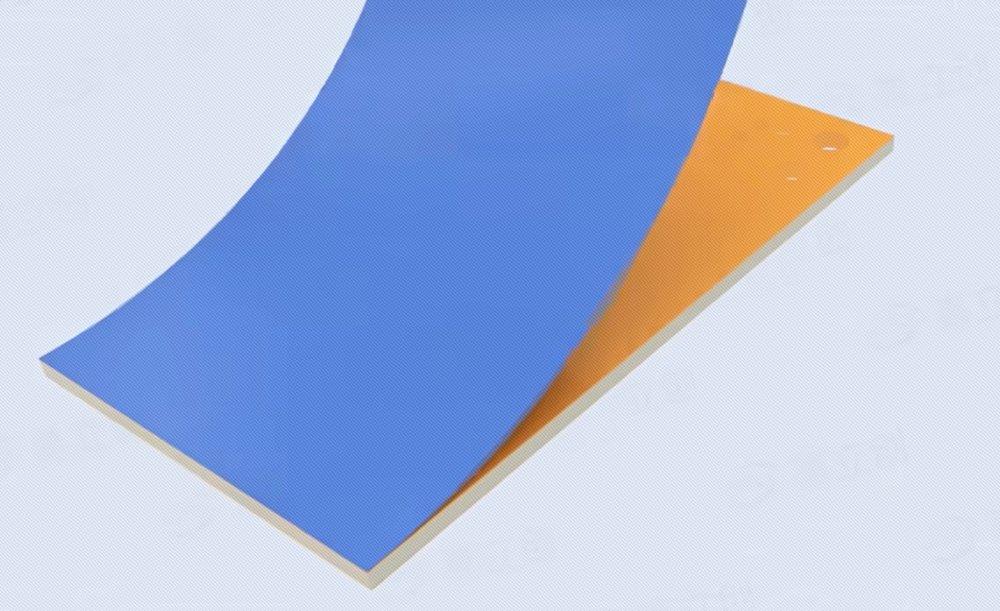

把生產資料轉移到覆銅板上,就是把PCB設計的圖形轉移到電路板上。實際操作是板材覆蓋一層藍色的薄膜

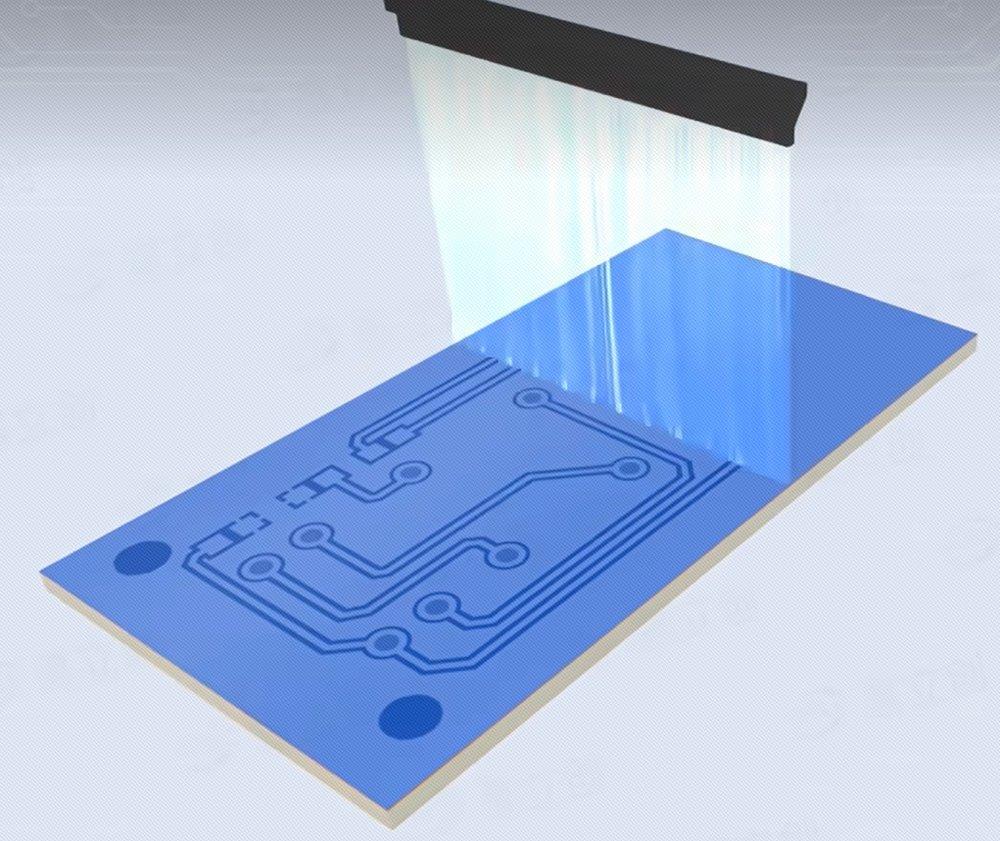

(然后將線路圖照射到藍色薄膜上,只曝光電路板上需要電路圖形留下的部分),再用特殊溶液清洗,曝光的部分(沒有曝光的依然是藍色薄膜覆蓋)

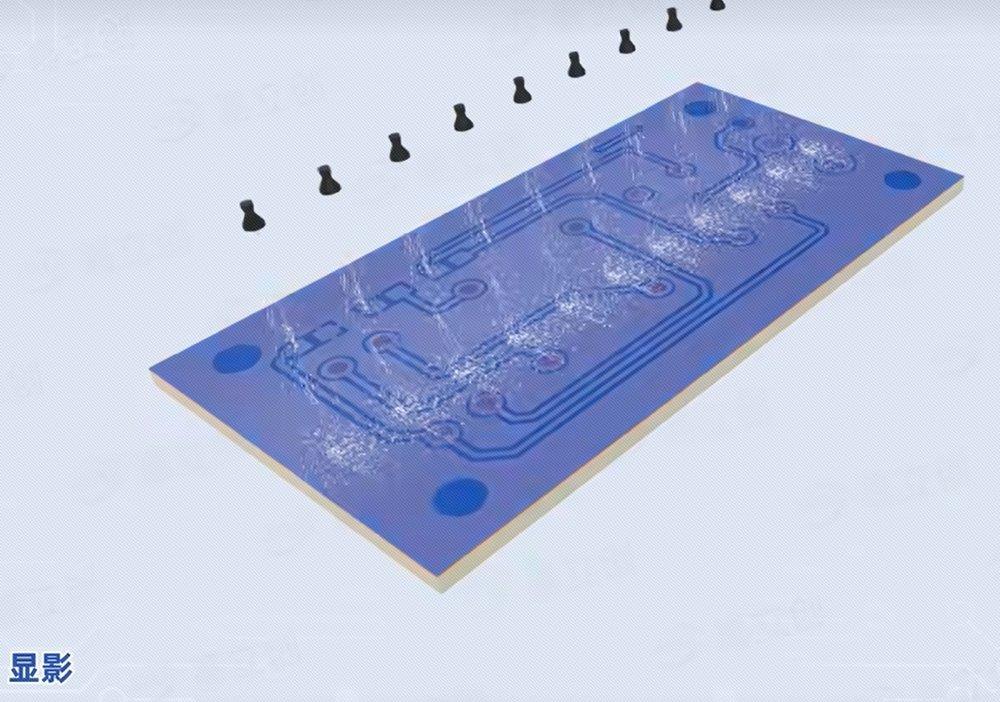

顯影后露出所需線路和孔

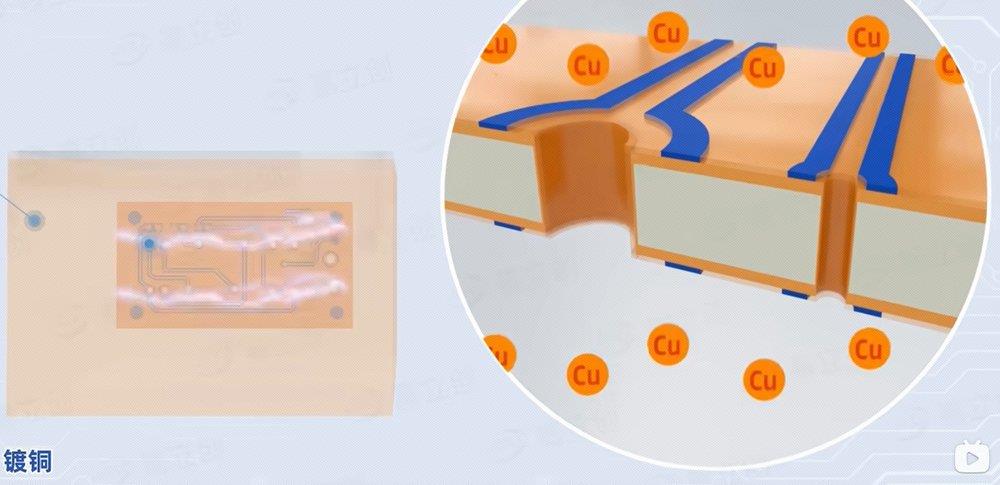

11.電鍍鍍銅,電鍍加厚孔銅和線路的銅(盤中孔在此進行電鍍蓋帽);
鍍錫、將線路再鍍上一層錫,防止蝕刻誤傷,保護好電阻。
12.蝕刻洗去藍色薄膜,同時把不需要的銅箔也去掉,再把錫洗掉,
13.外層AOI利用光學和圖像處理技術來檢測PCB裸板上缺陷
14.阻焊(刷綠油)本來暴露的焊點焊盤被絕緣圖層蓋住了,給圖層覆蓋曝光膜,膜上黑色的就是要露出的焊點焊盤(這種工藝叫菲林曝光),現在JLC用的LDI顯影技術
然后UV烘烤,沒被黑點覆蓋的完全硬化,要露出的還是7分熟,再用特殊藥水洗掉絕緣圖層
15.絲印在PCB上印上各種油墨標記
16.表層處理將電路板進行水洗、HF洗、微蝕、溢流水洗、強風吹干、檢查、上松香、噴錫、冷卻、熱水洗、刷洗、烘干。再對焊點位置進行表面處理,表面處理工藝有沉金,有鉛噴錫,無鉛噴錫等。如嘉立創高多層的沉金工藝就有2U’’
17.AVI檢測采用先進的圖像識別技術,快速掃描并識別PCB表面缺陷,
18.電測檢查PCB板電氣性能的方法,檢查線路導通是否良好
19.成型用鑼機分切成對應的產品,同時最后再洗一遍電路板
20.FQC檢查PCB的外觀是否有明顯缺陷。
21.發貨 總結PCB電路板生產流程是確保產品性能和質量的關鍵環節,以嘉立創來說,通過領先的設備、精密的工藝以及嚴格的質量控制,確保每塊PCB都能為客戶帶來可靠的性能和穩定的質量。無論是復雜的高多層設計,還是高頻應用,嘉立創高多層PCB都能為電子工程師提供強有力的支持,幫助他們將創意轉化為高效的產品。
