VR廠商用了都說好的Pancake透鏡

文/ VRAR星球 R星人

不管是PICO 4系列、YVR 2，還是Quest Pro等產品，它們大多數都對外宣傳采用了Pancake透鏡，以此來彰顯自家產品的優秀。那問題來了，什么是Pancake透鏡？它對VR廠商來說，又有何意義呢？本期的百科，將為你揭秘。

助力VR一體機輕薄化的Pancake透鏡

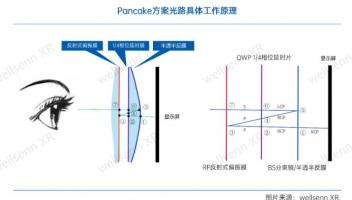

據中信、光大研報介紹，Pancake是一種折疊光學方案，其利用光的偏振特性，通過半透半反膜、反射偏振片等使光在光學模組中反射多次，達到“折疊”光學路徑的目的。

圖源：網絡

Pancake與當前主流方案相比，優勢包括：

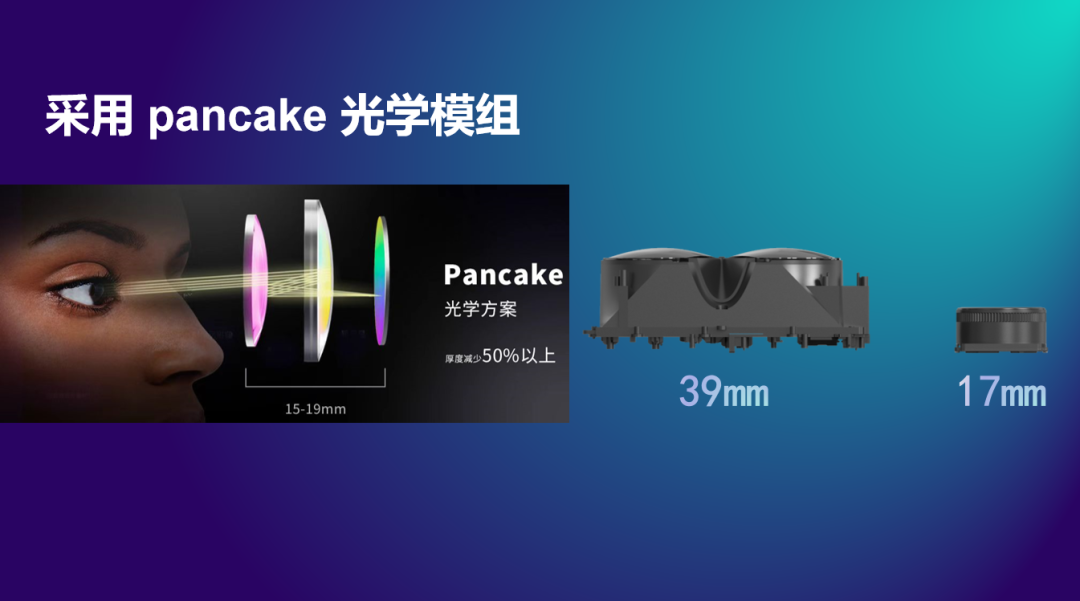

1、Pancake這跌光學方案能夠大幅降低VR頭顯重量及尺寸，提升用戶的佩戴體驗；

2、Pancake方案通過調整透鏡組位置來直接調節屈光度，極大地方便了近視用戶。

不過，該技術也有劣勢：

1、受制于光學原理，光在Pancake模組中多次經過偏振、半反射等環節，每一環節損失約50%光效，最終光效可能僅為顯示器的10%左右，因此需搭配亮度較高的顯示屏；

2、盡管Pancake方案視場角理論上限較高，但目前可實現的視場角（90°左右）明顯低于菲涅爾透鏡方案（100°以上）。

3、另外，中信證券指出，Pancake 透鏡方案材質是玻璃，制造成本更高；目前主流技術菲涅爾透鏡模組約5-10 美金，Pancake 模組約30-40 美金。

圖源：網絡

Pancake 透鏡生產技術難度主要集中在膜材料質量、貼膜工藝和組裝調整三方面。相比傳統非球面透鏡和菲涅爾透鏡，Pancake 模組功能優勢在于光路折疊，光學膜在成像中起到了至關重要的作用，因此膜材料的質量和貼膜工藝相對應構成了技術核心。同時，Pancake 方案光路設計復雜，組裝和對齊調整要求很高，細微差異便會導致光學模組整體的光路變化。

圖源：網絡

目前已上市的VR頭顯中，采用Pancake超短焦光學方案的主要有：華為VR Glass、HTC Vive Flow和Arpara 5K，這三款產品都是分體式VR眼鏡，需要手機、電腦等外接設備來供提供供電單位和計算單位。從今年開始，我們也將陸續看到搭載這一方案的VR一體機。比如YVR2、PICO 4系列、Meta Quest pro、arpara AIO、創維Pancake 1系列等，還有備受期待的蘋果MR頭顯。

前景美好的Pancake透鏡

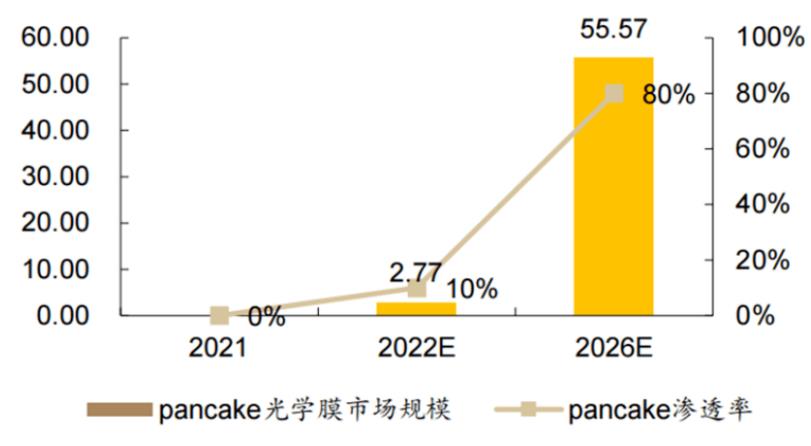

隨著越來越多的VR一體機采用Pancake光學方案，該方案且未來滲透至更多品牌，機構預測2022/23/24年P(guān)ancake技術滲透率分別約10%+/30%+/60+%；單價角度，目前Pancake方案ASP約200~300元，考慮價格年降，機構預計2022/23/24年P(guān)ancake方案市場規模2.8~4.2/11~17/29~44億元，以區間下限測算對應2022~24年CAGR達223%。

根據測算，假設2026 年全球 VR 頭顯出貨量3473萬臺，Pancake滲透率80%，單目光學膜成本100元，對應市場規模約為56億元?？紤]到目前Pancake光學膜達標供應商較少，對于單家企業來說從0到1彈性增長機會較大。此外，隨著面板產業轉移，我國偏光片市場需求不斷增加，但是供給端高度依賴進口，國產化率提升同樣是本土偏光片企業的發展良機。

圖源：網絡

這些廠商跟Pancake透鏡有關

相對優越的光學性能，Pancake未來有望成為產業和資本追逐的潛力賽道。當前，擁有Pancake專利或者模組廠商包括原光學廠商、屏幕廠商、整機廠商以及ODM/OEM廠商等。

光學廠商，早期在光學設計、加工有長期的經驗積累和優秀的研發設計團隊，例如舜宇光學、歐菲光、多哚、惠牛、耐德佳、水晶光電、雙瑩光電、多普光電、鴻蟻光電等。

屏幕廠商，這類廠商生產微型高分辨率的屏幕，例如美國硅基OLED廠商kopin，中國硅基OLED廠商視涯，TCL華星光電等，都有擁有Pancake的相關專利或模組。

整機廠商，包括Meta、PICO、華為以及蘋果等，企業實力雄厚，研發投入大，關鍵技術自研預研，也擁有Pancake的相關專利和技術。

ODM/OEM廠商，例如歌爾股份、立訊精密旗下立景等企業，基于整機方案設計和生產制造能力，從整機往上游核心零部件延申，也擁有相關的Pancake專利和成品模組。

最后一種則是手握Pancake核心材料的公司美國3M，其反射偏振模是目前Pancake模組廠商難以繞開的關鍵材料，其也聯合華碩推出了基于Pancake方案的VR參考設計。

寫在最后

咱們前面說了那么多關于Pancake透鏡的信息，可能有人還是弄不明白Pancake透鏡。不過那也沒關系，你只要記住Pancake透鏡是個好東西就對了，其他的就沒有必要想太多。

圖源：網絡

與百科的人物、公司、產品不同，技術類別的內容偏向于枯燥、乏味，因此對于一般的讀者來說，會有壓力，但對于發燒友與想了解這個行業的人來說卻又是必要的。如果【百科·技術】中，出現了錯誤、遺漏等，請諸位讀者不吝賜教。
